Qui est intéressé par un module VAN/CAN Bridge pour monter un RD45 (bluetooth/MP3)
- DroofyCCiste présent
- Inscrit le : 17/03/2019
Messages : 434
Bonjour à tous,
je vous propose mes services afin de monter un autoradio type RD45 avec afficheur type C dans vos autos.
Me contacter en MP
Allez voir directement les fonctions de l'autoradio (merci à @seb69 )
Le RD45 fait bluetooth (streaming musique et téléphone), USB, CD et Auxiliaire Jack.
L'affichage de tous les messages fonctionne sur l'écran (porte ouverte, ceinture, ESP, ...). Possibilité d'affichage de la clim uniquement si l'afficheur est compatible.
Pas besoin de valise pour le VIN, le module est prévu d'un auto-télécodage via une combinaison de touche sur l'autoradio.
Merci au développeur : morcibacsi
Ce montage est inspiré du module V2C qui est presque introuvable.
Ci dessous vous trouverez toutes les infos.
A noter que ce montage est valable pour les RD4 (autoradio simple), RD43 (avec USB) et RD45 (bluetooth et USB). Il fonctionne aussi pour les autoradios Android, les GPS RT3/4/5/6, ... Tout ce qui est sur le réseau CAN.
Le côté intéressant pour nous est de pouvoir profiter d'un afficheur type C sur nos 206. Et en plus d'apporter de la modernité en ayant le bluetooth dans nos voitures de façon quasi d'origine.

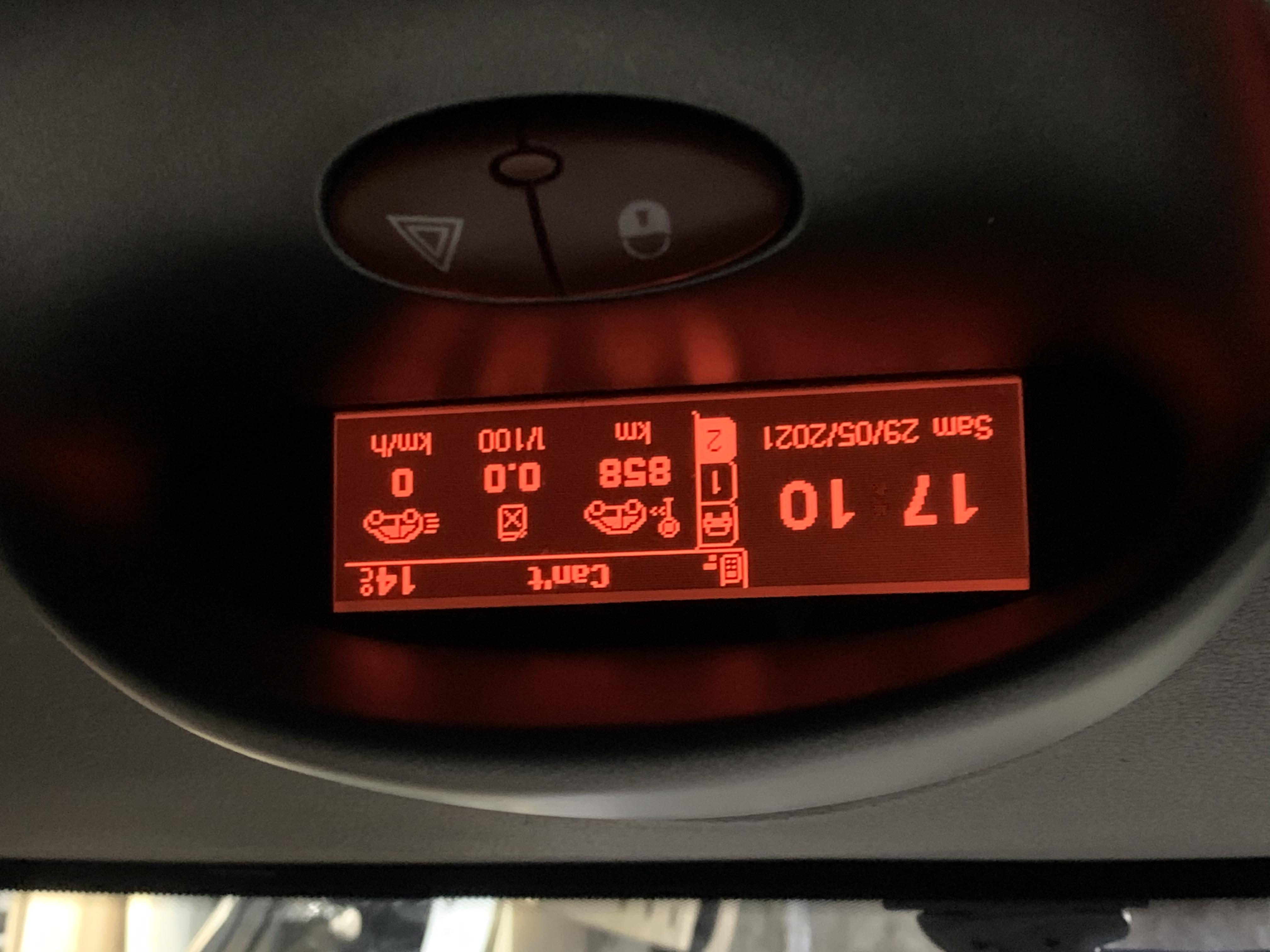

Un aperçu en fonctionnement :
Pour réaliser cela, voici ce qu'il vous faut :
A noter :
- Le développeur continue l'évolution du module et propose des mises à jour et l'optimisation
- Le module fonctionne avec les RT4 également (voir au delà)
- Le développeur travail pour la compatibilité des non mux avec RD2
- Le développeur travaille également avec les RD3 pour ne changer uniquement l'afficheur pour un type C
- Le module électronique devrait à terme être encore plus petit, mais à fonction égale
Toutes les informations sont sur le Github de morcibacsi.
je vous propose mes services afin de monter un autoradio type RD45 avec afficheur type C dans vos autos.
Me contacter en MP
Allez voir directement les fonctions de l'autoradio (merci à @seb69 )
Le RD45 fait bluetooth (streaming musique et téléphone), USB, CD et Auxiliaire Jack.
L'affichage de tous les messages fonctionne sur l'écran (porte ouverte, ceinture, ESP, ...). Possibilité d'affichage de la clim uniquement si l'afficheur est compatible.
Pas besoin de valise pour le VIN, le module est prévu d'un auto-télécodage via une combinaison de touche sur l'autoradio.
Merci au développeur : morcibacsi
Ce montage est inspiré du module V2C qui est presque introuvable.
Ci dessous vous trouverez toutes les infos.
A noter que ce montage est valable pour les RD4 (autoradio simple), RD43 (avec USB) et RD45 (bluetooth et USB). Il fonctionne aussi pour les autoradios Android, les GPS RT3/4/5/6, ... Tout ce qui est sur le réseau CAN.
Le côté intéressant pour nous est de pouvoir profiter d'un afficheur type C sur nos 206. Et en plus d'apporter de la modernité en ayant le bluetooth dans nos voitures de façon quasi d'origine.
Un aperçu en fonctionnement :
Pour réaliser cela, voici ce qu'il vous faut :
- Un RD45 avec son écran :Aliexpress, ou ailleurs (LBC, eBay, ...) - Idéalement, prendre les câbles avec : micro, usb, jack
- Un faisceau ISO > Fakra + Prise 12 broches pour EMF Type C,
J'ai pris celui-là que j'ai modifié ensuite, l'avantage est d'avoir la prise 12 broches pour l'écran.
Vous pouvez vous fabriquer le faisceau complet en achetant chaque connecteur :
Pour rappel, voici le schéma : - Un adaptateur d'antenne : Aliexpress
- Le module de @morcibacsi, que j'ai pu assembler moi même, et je vous laisse découvrir la surprise
Il manquait quelques composants lors de la photo...
Je propose le module au même tarif que @morcibacsi, assemblé, monté, programmé et testé. 30€ (avec le boitier éventuellement selon mes possibilités d'impression)
A noter :
- Le développeur continue l'évolution du module et propose des mises à jour et l'optimisation
- Le module fonctionne avec les RT4 également (voir au delà)
- Le développeur travail pour la compatibilité des non mux avec RD2
- Le développeur travaille également avec les RD3 pour ne changer uniquement l'afficheur pour un type C
- Le module électronique devrait à terme être encore plus petit, mais à fonction égale
Toutes les informations sont sur le Github de morcibacsi.
seb69, DarkRider et Toven aiment ce message
- f1.jeanphiAdmin CClovers
Grand Schtroumpf - Inscrit le : 18/03/2010
Messages : 79206
Age : 58
il peut faire un truc comme sur la vidéo ?
[Annonce CClovers] [ Tutos ] Listing des tutoriels pour les montages, démontages, réparations et astuces pour nos 206 CC
[Annonce] Historique de la 206 CC - [Note] Les couleurs de nos CC en image - [Sondage] De quelle couleur est votre CC ?
- [Annonce] [#PAP-F1] Usinage papillon 1L6 16S & 2L0 S16 essence
Toven aime ce message
- DroofyCCiste présent
- Inscrit le : 17/03/2019
Messages : 434
C'est exactement ça ! En plus, dans une évolution, il prévoit la possibilité de monter une sonde de température ainsi que d'un buzzer .
Voici les fonctionnalités :
Prise en charge des autoradios : RD4 / RD43 / RD45
Commande au volant
Vitesse et RPM (pour la fonctionnalité de correction automatique du volume dans l'unité principale)
Messages affichés sur l'écran multifonction (MFD)
État de la climatisation (vitesse, recyclage de l'air, désembuage de la lunette arrière, état A / C activé également la température interne et les instructions sont lues via des messages de diagnostic)
La plupart des fonctionnalités du compteur kilométrique (niveau de carburant, température du liquide de refroidissement, feux et état des clignotants, indicateur défaut airbag)
Données liées à l'ordinateur de bord
États des portes
Température extérieure
Avertissement de mode économie
Avertissement de ceinture de sécurité (si la vitesse du véhicule est supérieure à 10 km / h)
Afficher le carburant restant en pourcentage
Afficher le carburant restant en litres
Afficher la température de l'huile
Voici les fonctionnalités :
Prise en charge des autoradios : RD4 / RD43 / RD45
Commande au volant
Vitesse et RPM (pour la fonctionnalité de correction automatique du volume dans l'unité principale)
Messages affichés sur l'écran multifonction (MFD)
État de la climatisation (vitesse, recyclage de l'air, désembuage de la lunette arrière, état A / C activé également la température interne et les instructions sont lues via des messages de diagnostic)
La plupart des fonctionnalités du compteur kilométrique (niveau de carburant, température du liquide de refroidissement, feux et état des clignotants, indicateur défaut airbag)
Données liées à l'ordinateur de bord
États des portes
Température extérieure
Avertissement de mode économie
Avertissement de ceinture de sécurité (si la vitesse du véhicule est supérieure à 10 km / h)
Afficher le carburant restant en pourcentage
Afficher le carburant restant en litres
Afficher la température de l'huile
- f1.jeanphiAdmin CClovers
Grand Schtroumpf - Inscrit le : 18/03/2010
Messages : 79206
Age : 58
possible affichage état batterie et état de charge ?
tout ça m'intéresse fortement ! que pour Mux possible je pense !
tout ça m'intéresse fortement ! que pour Mux possible je pense !
[Annonce CClovers] [ Tutos ] Listing des tutoriels pour les montages, démontages, réparations et astuces pour nos 206 CC
[Annonce] Historique de la 206 CC - [Note] Les couleurs de nos CC en image - [Sondage] De quelle couleur est votre CC ?
- [Annonce] [#PAP-F1] Usinage papillon 1L6 16S & 2L0 S16 essence
- DroofyCCiste présent
- Inscrit le : 17/03/2019
Messages : 434
f1.jeanphi a écrit:possible affichage état batterie et état de charge ?
tout ça m'intéresse fortement ! que pour Mux possible je pense !
Oui pour MUX et malheureusement pas possible d'afficher l'état de charge de la batterie : only the battery and the heating spark indicator is missing
Pour l'état de charge de la batterie c'est une bonne idée, je vais lui soumettre mais ça nécessitera une modification du hardware.
Pour la modification logiciel c'est relativement simple.
- seb69Staff CClovers
Cciste Ardent - Inscrit le : 14/02/2016
Messages : 29943
Age : 48
Très intéressant tout ça
La sagesse c'est de rester libre envers soi - même.
Plus les Hommes seront éclairés, plus ils seront libres.
D'abord respecter l'Homme. La hiérarchie (grade) ensuite...
Valise diag PP2000 pour aider
- seb69Staff CClovers
Cciste Ardent - Inscrit le : 14/02/2016
Messages : 29943
Age : 48
Et aussi fonction téléphone mains libres d'après ce que je comprends ? MP3 bien évidemment.
Le principe me plaît car on ne coupe pas le faisceau d'origine.
Bon l'histoire de la clim pas concerné car suis en clim manue.
A voir comment se gère l'ampli JBL avec le RD 45 car pas certain que le JBL et RD 45 soient compatibles...
Le principe me plaît car on ne coupe pas le faisceau d'origine.
Bon l'histoire de la clim pas concerné car suis en clim manue.
A voir comment se gère l'ampli JBL avec le RD 45 car pas certain que le JBL et RD 45 soient compatibles...
La sagesse c'est de rester libre envers soi - même.
Plus les Hommes seront éclairés, plus ils seront libres.
D'abord respecter l'Homme. La hiérarchie (grade) ensuite...
Valise diag PP2000 pour aider
- DroofyCCiste présent
- Inscrit le : 17/03/2019
Messages : 434
Oui compatible Le JBL avec le RD45. C’est à telecoder directement dans le RD45 pour mettre les sorties HP en bas niveau. Regarde le sujet https://www.206cclovers.com/t19510-montage-d-un-rd45-sur-une-206cc-c-est-possible
En effet le but du RD45 est le Bluetooth (téléphone et streaming pour la musique) et l’USB.
En effet le but du RD45 est le Bluetooth (téléphone et streaming pour la musique) et l’USB.
Efzez aime ce message
- seb69Staff CClovers
Cciste Ardent - Inscrit le : 14/02/2016
Messages : 29943
Age : 48
@Droofy ton lien n'est pas bon
Pour la partie télécodage facile je pense avec la valise.
Après toujours pareil faut voir le tarif de l'ensemble complet.
RD 45 seul et neuf >> ici <<
Pour la partie télécodage facile je pense avec la valise.
Après toujours pareil faut voir le tarif de l'ensemble complet.
RD 45 seul et neuf >> ici <<
La sagesse c'est de rester libre envers soi - même.
Plus les Hommes seront éclairés, plus ils seront libres.
D'abord respecter l'Homme. La hiérarchie (grade) ensuite...
Valise diag PP2000 pour aider
- morcibacsiCCiste fantome "woooh"
- Inscrit le : 01/12/2019
Messages : 4
Excusez-moi d'écrire en anglais, j'ai lu votre forum avec google translate. Vous pouvez trouver la version française traduite avec google translate ci-dessous.
The handsfree and bluetooth streaming part also works. Of course the whole stuff can work in non-MUX cars, but with limited set of features. (No VAN bus related data, like trip computer data, messages, door statuses, temperature). But the RD45 can be used with all its features (mp3, bluetooth, handsfree). JBL also should work as it should be configured inside the head unit, so it has nothing to do with the custom board.
---
La partie de diffusion mains libres et Bluetooth fonctionne également. Bien sûr, tout cela peut fonctionner dans des voitures non MUX, mais avec un ensemble limité de fonctionnalités. (Aucune donnée liée au bus VAN, comme les données de l'ordinateur de bord, les messages, les états des portes, la température). Mais le RD45 peut être utilisé avec toutes ses fonctionnalités (mp3, bluetooth, mains libres). JBL devrait également fonctionner car il doit être configuré à l'intérieur de l'unité principale, de sorte qu'il n'a rien à voir avec la carte personnalisée.
The handsfree and bluetooth streaming part also works. Of course the whole stuff can work in non-MUX cars, but with limited set of features. (No VAN bus related data, like trip computer data, messages, door statuses, temperature). But the RD45 can be used with all its features (mp3, bluetooth, handsfree). JBL also should work as it should be configured inside the head unit, so it has nothing to do with the custom board.
---
La partie de diffusion mains libres et Bluetooth fonctionne également. Bien sûr, tout cela peut fonctionner dans des voitures non MUX, mais avec un ensemble limité de fonctionnalités. (Aucune donnée liée au bus VAN, comme les données de l'ordinateur de bord, les messages, les états des portes, la température). Mais le RD45 peut être utilisé avec toutes ses fonctionnalités (mp3, bluetooth, mains libres). JBL devrait également fonctionner car il doit être configuré à l'intérieur de l'unité principale, de sorte qu'il n'a rien à voir avec la carte personnalisée.
Efzez aime ce message
- seb69Staff CClovers
Cciste Ardent - Inscrit le : 14/02/2016
Messages : 29943
Age : 48
thanks
But will be better to have an orange display not "yellow"
But will be better to have an orange display not "yellow"
La sagesse c'est de rester libre envers soi - même.
Plus les Hommes seront éclairés, plus ils seront libres.
D'abord respecter l'Homme. La hiérarchie (grade) ensuite...
Valise diag PP2000 pour aider
- morcibacsiCCiste fantome "woooh"
- Inscrit le : 01/12/2019
Messages : 4
In terms of working it does not matter if it is red or orange. The board works with both. I used an orange because I haven't found a red one with air conditioner support at the time I bought it.
---
En termes de travail, peu importe qu'il soit rouge ou orange. Le conseil d'administration travaille avec les deux. J'ai utilisé une orange parce que je n'en ai pas trouvé de rouge avec un support de climatiseur au moment où je l'ai acheté.
---
En termes de travail, peu importe qu'il soit rouge ou orange. Le conseil d'administration travaille avec les deux. J'ai utilisé une orange parce que je n'en ai pas trouvé de rouge avec un support de climatiseur au moment où je l'ai acheté.
Efzez aime ce message
- seb69Staff CClovers
Cciste Ardent - Inscrit le : 14/02/2016
Messages : 29943
Age : 48
Ok if we'll progress together I think many people would like a red display.
La sagesse c'est de rester libre envers soi - même.
Plus les Hommes seront éclairés, plus ils seront libres.
D'abord respecter l'Homme. La hiérarchie (grade) ensuite...
Valise diag PP2000 pour aider
- seb69Staff CClovers
Cciste Ardent - Inscrit le : 14/02/2016
Messages : 29943
Age : 48
des nouvelles ?
La sagesse c'est de rester libre envers soi - même.
Plus les Hommes seront éclairés, plus ils seront libres.
D'abord respecter l'Homme. La hiérarchie (grade) ensuite...
Valise diag PP2000 pour aider
- DroofyCCiste présent
- Inscrit le : 17/03/2019
Messages : 434
pour les nouvelles, on a toutes les sources pour fabriquer le pont CAN-VAN
Le point bloquant est le prix de l'ensemble https://www.ebay.com/itm/113355207743 et à ajouter à cela le prix du pont ...
Peu de réponse et de gens intéressés par l'ensemble, on ne peut pas encore parlé d'achat groupé.
Le plus "ennuyant" est de créer/modifier le faisceau Fakra/ISO.
J'ai regardé un peu pour la fabrication du pont par nous même, on devrait s'en sortir pour pas trop chère, et pourquoi pas ensuite modifier un faisceau Fakra/ISO et acheté un pack RD45 sur Ali ou autre...
Le point bloquant est le prix de l'ensemble https://www.ebay.com/itm/113355207743 et à ajouter à cela le prix du pont ...
Peu de réponse et de gens intéressés par l'ensemble, on ne peut pas encore parlé d'achat groupé.
Le plus "ennuyant" est de créer/modifier le faisceau Fakra/ISO.
J'ai regardé un peu pour la fabrication du pont par nous même, on devrait s'en sortir pour pas trop chère, et pourquoi pas ensuite modifier un faisceau Fakra/ISO et acheté un pack RD45 sur Ali ou autre...
- seb69Staff CClovers
Cciste Ardent - Inscrit le : 14/02/2016
Messages : 29943
Age : 48
Ok merci pour le retour
La sagesse c'est de rester libre envers soi - même.
Plus les Hommes seront éclairés, plus ils seront libres.
D'abord respecter l'Homme. La hiérarchie (grade) ensuite...
Valise diag PP2000 pour aider
- DroofyCCiste présent
- Inscrit le : 17/03/2019
Messages : 434
Je me permets de relancer le sujet, ne trouvant pas de RT3 monochrome (notamment les afficheurs), je me suis finalement lancé dans le montage de @morcibacsi : Bridge VAN / CAN pour le montage d’un RD45 avec un écran type C, l’ensemble facilement trouvable. D’ailleurs, ce montage est valable également pour les RD4 et d’autre encore...
Content du résultat, son projet évolue au fil du temps, mais je peux dire déjà que c’est top !
L’option de télécodage automatique est intégrée pour le VIN ! Pour ma part j’attends juste qu’il ajoute l’option de télécodage pour l’option Hifi car j’ai un kit JBL
Content du résultat, son projet évolue au fil du temps, mais je peux dire déjà que c’est top !
L’option de télécodage automatique est intégrée pour le VIN ! Pour ma part j’attends juste qu’il ajoute l’option de télécodage pour l’option Hifi car j’ai un kit JBL
Homy, Efzez, seb69, DarkRider et Jeffrey.69 aiment ce message
- seb69Staff CClovers
Cciste Ardent - Inscrit le : 14/02/2016
Messages : 29943
Age : 48
Ah oui pas mal du tout
La sagesse c'est de rester libre envers soi - même.
Plus les Hommes seront éclairés, plus ils seront libres.
D'abord respecter l'Homme. La hiérarchie (grade) ensuite...
Valise diag PP2000 pour aider
- f1.jeanphiAdmin CClovers
Grand Schtroumpf - Inscrit le : 18/03/2010
Messages : 79206
Age : 58
et sur Aliexpress il n'y a pas un kit complet ?
[Annonce CClovers] [ Tutos ] Listing des tutoriels pour les montages, démontages, réparations et astuces pour nos 206 CC
[Annonce] Historique de la 206 CC - [Note] Les couleurs de nos CC en image - [Sondage] De quelle couleur est votre CC ?
- [Annonce] [#PAP-F1] Usinage papillon 1L6 16S & 2L0 S16 essence
- f1.jeanphiAdmin CClovers
Grand Schtroumpf - Inscrit le : 18/03/2010
Messages : 79206
Age : 58
[Annonce CClovers] [ Tutos ] Listing des tutoriels pour les montages, démontages, réparations et astuces pour nos 206 CC
[Annonce] Historique de la 206 CC - [Note] Les couleurs de nos CC en image - [Sondage] De quelle couleur est votre CC ?
- [Annonce] [#PAP-F1] Usinage papillon 1L6 16S & 2L0 S16 essence
- DroofyCCiste présent
- Inscrit le : 17/03/2019
Messages : 434
Un vendeur qui fourni des kits complet est surEbay. Il ne préconise pas le V2C mais le faisceau est le bon pour le bridge de morcibacsi.
Pour le prix se l'ensemble :
- Un RD45 / EMF Type C (avec ou sans affichage de la clim) / Micro / cable USB et Jack : Environ 130€ sur Aliexpress ou ailleurs...
- Un faisceau ISO / Fakra qu'il faudra légèrement modifier : Environ 12€ sur Aliexpress ou ailleurs...
- Un adaptateur d'antenne ISO / Fakra : Environ 5€ sur Aliexpress ou ailleurs...
- Le Bridge de morcibacsi : Estimé à environ 30€, selon le mode de fabrication.
Pour le prix se l'ensemble :
- Un RD45 / EMF Type C (avec ou sans affichage de la clim) / Micro / cable USB et Jack : Environ 130€ sur Aliexpress ou ailleurs...
- Un faisceau ISO / Fakra qu'il faudra légèrement modifier : Environ 12€ sur Aliexpress ou ailleurs...
- Un adaptateur d'antenne ISO / Fakra : Environ 5€ sur Aliexpress ou ailleurs...
- Le Bridge de morcibacsi : Estimé à environ 30€, selon le mode de fabrication.
- DroofyCCiste présent
- Inscrit le : 17/03/2019
Messages : 434
après quelques jours d'utilisation, voici un petit retour du module.
le développeur du module a trouvé une solution, que j'ai testé, pour télécoder le RD45avec l'option JBL qui sera bientôt intégré au module. (valable également pour les RD4/43, RT4,...)
Je suis assez content car le son est vraiment bien mieux qu'avant avec le RD3.
Donc l'ensemble fonctionne bien, l'intégration est parfaite, j'ai bien la remonté des informations de la voiture (phare auto, ouverture de porte, ESP, ....).
Concernant l'ordinateur de bord, le TRIP2 ne fonctionne pas... Le développeur va se pencher dessus.
En revanche, on peut s'afficher un mode personnalisé pour avoir le nombre de litre de carburant restant dans le réservoir, le régime moteur et la vitesse de la voiture
A la demande de Jean-Phi, on aura peut être la tension de la batterie.
J'ai également quelques évolutions en tête, à voir si c'est intégrable.
le développeur du module a trouvé une solution, que j'ai testé, pour télécoder le RD45avec l'option JBL qui sera bientôt intégré au module. (valable également pour les RD4/43, RT4,...)
Je suis assez content car le son est vraiment bien mieux qu'avant avec le RD3.
Donc l'ensemble fonctionne bien, l'intégration est parfaite, j'ai bien la remonté des informations de la voiture (phare auto, ouverture de porte, ESP, ....).
Concernant l'ordinateur de bord, le TRIP2 ne fonctionne pas... Le développeur va se pencher dessus.
En revanche, on peut s'afficher un mode personnalisé pour avoir le nombre de litre de carburant restant dans le réservoir, le régime moteur et la vitesse de la voiture
A la demande de Jean-Phi, on aura peut être la tension de la batterie.
J'ai également quelques évolutions en tête, à voir si c'est intégrable.
f1.jeanphi, Efzez et seb69 aiment ce message
- f1.jeanphiAdmin CClovers
Grand Schtroumpf - Inscrit le : 18/03/2010
Messages : 79206
Age : 58
il te fait les mises à jour à distance ?
[Annonce CClovers] [ Tutos ] Listing des tutoriels pour les montages, démontages, réparations et astuces pour nos 206 CC
[Annonce] Historique de la 206 CC - [Note] Les couleurs de nos CC en image - [Sondage] De quelle couleur est votre CC ?
- [Annonce] [#PAP-F1] Usinage papillon 1L6 16S & 2L0 S16 essence
- DroofyCCiste présent
- Inscrit le : 17/03/2019
Messages : 434
Non, j’ai tout le matériel pour le faire directement.
Il m’a également montré pour capturer les trames du réseau VAN (ça communiqué énormément sur le réseau)
Il m’a également montré pour capturer les trames du réseau VAN (ça communiqué énormément sur le réseau)
- seb69Staff CClovers
Cciste Ardent - Inscrit le : 14/02/2016
Messages : 29943
Age : 48
Ah oui bien @Droofy ça peut m'intéresser tout ça surtout si c'est compatible avec JBL
Oui les info circulent on peut voir avec la valise les valeurs que tu cites. Mais si on peut les avoir sur le poste alors top
Je suis avec attention la suite.....
Oui les info circulent on peut voir avec la valise les valeurs que tu cites. Mais si on peut les avoir sur le poste alors top
Je suis avec attention la suite.....
La sagesse c'est de rester libre envers soi - même.
Plus les Hommes seront éclairés, plus ils seront libres.
D'abord respecter l'Homme. La hiérarchie (grade) ensuite...
Valise diag PP2000 pour aider
206cc Lovers :: 206CC de A à Z - Problèmes - Toit - Entretien - Tutoriels :: Equipement, entretien, réparation 206cc :: Audio
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
