Modif coude d'admission Empty Modif coude d'admission

Message par protoxide67 Sam 7 Avr 2012 - 10:02
pour faire simple

il faut un coude a 90° + une jonction

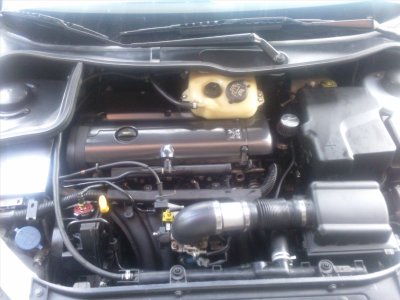

le montage court

coude 63mm ref SH-A90-63
jonction 63,5mm longeur 10cm ref PS-905304
reniflard ref BRF-FD1

Modif coude d'admission 30182810
Modif coude d'admission Admiss15
Modif coude d'admission 206_mo11
le montage long

coude 63mm ref SH-A90-63
jonction alu forge ref FO-500TJ63
raccord 63mm ref SH-C63
reniflard ref BRF-FD1
Modif coude d'admission Dsc00212

montage du reniflard
Modif coude d'admission 11052010

gain 2cv et plus de couple ref dispo chez gt2i ou eurotuning(norauto)

important,
pas la peine de mettre plus que 63mm car le clapet du papillon fait 50mm bridé a 47 mm par la fonderie
et pour le coude de marque silicone hoses, il faudra recoupé 5cm d'un coté pour pas que le capot ne l’écrase une fois fermé
la suite logique
c'est la modif du papillon par usinage #PAP-F1  :tooth: (sans risque pour le moteur)
pose d'un filtre sport plat dans la boite d'origine
la modif de la boite a air avec la gaine de 80mm


Dernière édition par protoxide67 le Jeu 19 Juil 2012 - 13:18, édité 7 fois


Le 6cylindres bmw devrait être remboursé par la sécurité sociale
car c'est le remède idéal a la déprime
Sérial Lover
Sérial Lover
Le gentleman driver
Le gentleman driver
Inscrit le : 30/09/2011
Messages : 36659

Modif coude d'admission Empty Re: Modif coude d'admission

Message par Sérial Lover Sam 7 Avr 2012 - 10:08
merci pour cette astuce
Homy
Homy
Staff CClovers
Ma Onyx Line

Staff CClovers  Ma Onyx Line
Dragon Inscrit le : 23/12/2010
Messages : 14670
Age : 44

Modif coude d'admission Empty Re: Modif coude d'admission

Message par Homy Sam 7 Avr 2012 - 10:59
Et pour le 1L6 ?
As tu les mêmes infos ? :ds:


Modif coude d'admission Fondcc19
Sérial Lover
Sérial Lover
Le gentleman driver
Le gentleman driver
Inscrit le : 30/09/2011
Messages : 36659

Modif coude d'admission Empty Re: Modif coude d'admission

Message par Sérial Lover Sam 7 Avr 2012 - 11:15
j ai un probleme avec mon reniflard,il m encrase mon papillon
protoxide67
protoxide67
CCiste prisé
CCiste prisé
Inscrit le : 28/03/2011
Messages : 2648

Modif coude d'admission Empty Re: Modif coude d'admission

Message par protoxide67 Sam 7 Avr 2012 - 11:40
pour le 1,6

pose tu kit d'admission dynamique simota ou raceland a ecope c'est le top
tu as les coudes, le tube,l'ecope reste le filtre a changer par une chaussette itg dispo chez gt2i dans la partie admission
fait a la basse pour carbu webber et admission 4 papillons


Modif coude d'admission Images22


Le 6cylindres bmw devrait être remboursé par la sécurité sociale
car c'est le remède idéal a la déprime
f1.jeanphi
f1.jeanphi
Admin CClovers
Grand Schtroumpf

Admin CClovers  Grand Schtroumpf
Cheval Inscrit le : 18/03/2010
Messages : 69448
Age : 54

Modif coude d'admission Empty Re: Modif coude d'admission

Message par f1.jeanphi Sam 7 Avr 2012 - 13:22
avec une Simota sur le 1L6 ça donne ça !

Modif coude d'admission Dscn3714
Flyleaf
Flyleaf
CCiste en accélération
CCiste en accélération
Inscrit le : 12/09/2011
Messages : 717

Modif coude d'admission Empty Re: Modif coude d'admission

Message par Flyleaf Sam 7 Avr 2012 - 13:30
Ca y est commande passée !!! :ben1:


Avant j'avais quitté le forum, mais ça c'était avant !! :malin:
Sérial Lover
Sérial Lover
Le gentleman driver
Le gentleman driver
Inscrit le : 30/09/2011
Messages : 36659

Modif coude d'admission Empty Re: Modif coude d'admission

Message par Sérial Lover Sam 7 Avr 2012 - 14:28
@f1.jeanphi a écrit:avec une Simota sur le 1L6 ça donne ça !

Modif coude d'admission Dscn3714

qu est ce qu elle est belle!!!!!!!!!!
Lexxx
Lexxx
Membre d'honneur
Membre d'honneur
Inscrit le : 22/11/2010
Messages : 7027

Modif coude d'admission Empty Re: Modif coude d'admission

Message par Lexxx Sam 7 Avr 2012 - 17:40
:rs: Et tellement propre Wink
protoxide67
protoxide67
CCiste prisé
CCiste prisé
Inscrit le : 28/03/2011
Messages : 2648

Modif coude d'admission Empty Re: Modif coude d'admission

Message par protoxide67 Mer 9 Mai 2012 - 8:17
petit up pour toxic


Le 6cylindres bmw devrait être remboursé par la sécurité sociale
car c'est le remède idéal a la déprime
protoxide67
protoxide67
CCiste prisé
CCiste prisé
Inscrit le : 28/03/2011
Messages : 2648

Modif coude d'admission Empty Re: Modif coude d'admission

Message par protoxide67 Ven 13 Juil 2012 - 14:24
un petit up pour kahachi


Le 6cylindres bmw devrait être remboursé par la sécurité sociale
car c'est le remède idéal a la déprime
avatar
kakashi
CCiste nouveau -> pas taper svp :)
CCiste nouveau -> pas taper svp :)
Inscrit le : 13/07/2012
Messages : 6

Modif coude d'admission Empty Re: Modif coude d'admission

Message par kakashi Ven 13 Juil 2012 - 22:25
tu pensais déjà a moi avant même que je me sois inscrit ^^
c'est gentil sa

petit question
pourquoi ne pas mettre une simota sur un 2L ???
protoxide67
protoxide67
CCiste prisé
CCiste prisé
Inscrit le : 28/03/2011
Messages : 2648

Modif coude d'admission Empty Re: Modif coude d'admission

Message par protoxide67 Sam 14 Juil 2012 - 16:34
l'admission dynamique pipercross est mieux car le filtre est en mousse
pour ceux qui veullent des boites a air


Le 6cylindres bmw devrait être remboursé par la sécurité sociale
car c'est le remède idéal a la déprime
wincenty
wincenty
CCiste présent
CCiste présent
Inscrit le : 21/01/2012
Messages : 384

Modif coude d'admission Empty Re: Modif coude d'admission

Message par wincenty Sam 14 Juil 2012 - 20:19
spoon :scratch: sur le reservoir de liquide refroidisement 3eme photo :malin:
spoon c'est pas pour les jap ??? :siffle:


:best: Proverbe Corse : Si tu as beaucoup de travail, allonges-toi au soleil et attends que ça passe ! :clas:
protoxide67
protoxide67
CCiste prisé
CCiste prisé
Inscrit le : 28/03/2011
Messages : 2648

Modif coude d'admission Empty Re: Modif coude d'admission

Message par protoxide67 Lun 16 Juil 2012 - 22:04
oui,normal avec les 8 honda que j'ai deja eut d'avoir encore quelques pieces spoon et mugen qui trainent :goutte:

appelé chaussette,elle est utilisé pour eviter le debordement(lr,da) en utilisation circuit


Le 6cylindres bmw devrait être remboursé par la sécurité sociale
car c'est le remède idéal a la déprime
protoxide67
protoxide67
CCiste prisé
CCiste prisé
Inscrit le : 28/03/2011
Messages : 2648

Modif coude d'admission Empty Re: Modif coude d'admission

Message par protoxide67 Jeu 19 Juil 2012 - 13:07
photo du montage du coude avec une jonction "t" evite le montage du reniflard

Modif coude d'admission Img_2010


le coude modele 63mm ref sh-a90-63-n
la jonction "t" modele 63mm ref sh-t-63-n
tube inox 63,5 ref ps-906304


important


sur la photo

la petite durite en "y" sera suprimé donc il faudra mettre une vis dans le trou du papillon coté droit

vous pouvez aussi mettre un bout du "y" dans le coude "t" et l'autre va au papillon :jap:


Le 6cylindres bmw devrait être remboursé par la sécurité sociale
car c'est le remède idéal a la déprime
avatar
kakashi
CCiste nouveau -> pas taper svp :)
CCiste nouveau -> pas taper svp :)
Inscrit le : 13/07/2012
Messages : 6

Modif coude d'admission Empty Re: Modif coude d'admission

Message par kakashi Jeu 19 Juil 2012 - 13:23
je préfère se montage
as tu une photo de la durite bouché par la vis ???
à quoi sert cette durite ???

et quel diamètre pour la durite bleu qui par du bloc au Y ???
protoxide67
protoxide67
CCiste prisé
CCiste prisé
Inscrit le : 28/03/2011
Messages : 2648

Modif coude d'admission Empty Re: Modif coude d'admission

Message par protoxide67 Ven 20 Juil 2012 - 9:16
la durite c'est du 10mm

la durite qui va au papillon est un retour de vapeur d'huile qui graisse le papillon
mais comme ça envoit trop de graisse dans l'admission(vapeur d'huile chaude) certain le supprime du papillon et du coude(pose du nouveau coude) pour mettre un decanteur d'huile(usage competition ou roulage toujours dans les tours)

les vapeurs redeviennent liquide dans le decanteur et il y a plus qu'a le remettre dans le moteur ou pas




tu gardes la fixation d'origine du moteur jusqu'au y
tu gardes la durite du y branchée au papillon
tu as juste a mettre le bout du y dans le tube t avec la ref que j'ai donné(c'est plug and play)

montage simple mais un peu plus couteux


Le 6cylindres bmw devrait être remboursé par la sécurité sociale
car c'est le remède idéal a la déprime
avatar
kakashi
CCiste nouveau -> pas taper svp :)
CCiste nouveau -> pas taper svp :)
Inscrit le : 13/07/2012
Messages : 6

Modif coude d'admission Empty Re: Modif coude d'admission

Message par kakashi Mar 25 Sep 2012 - 18:38
pour ceux qui n'ont pas sauté le pas
moi je l'ai fais
pap agrandis par les mains de proto
et bin je regrette rien
voiture plus nerveuse
un vrai régale

me reste à faire la modif coude
protoxide67
protoxide67
CCiste prisé
CCiste prisé
Inscrit le : 28/03/2011
Messages : 2648

Modif coude d'admission Empty Re: Modif coude d'admission

Message par protoxide67 Jeu 28 Fév 2013 - 13:04
Voila le montage le plus simple
N OUBLIÉ PAS DE RECOUPER 5CM SUR LE COUDE A 90°
SINON LE CAPOT VA L ECRASSER
Modif coude d'admission Img_2010
Appleogies31
Appleogies31
CCiste suprême
CCiste suprême
Inscrit le : 14/03/2013
Messages : 4933

Modif coude d'admission Empty Re: Modif coude d'admission

Message par Appleogies31 Jeu 27 Juin 2013 - 13:07
En fait il suffit de supprimer le cache plastique qui était sur le papillon,
Et de remplacer par le coude, par contre quel est la référence du tube qui part du " T" ?
Au passage je trouve pas le tube inox sur gt2i..

Cette troisième solution est la meilleure selon toi ?


Modif coude d'admission 206pan12
fredi91
fredi91
Le modificateur de 206
Le modificateur de 206
Serpent Inscrit le : 06/11/2011
Messages : 7992
Age : 32

Modif coude d'admission Empty Re: Modif coude d'admission

Message par fredi91 Jeu 27 Juin 2013 - 14:29
pour le tube en inox si tu veux il me reste un bout d'une 20 de cm de mon bout 1m de ma ligne en trop, GRATUIT + FDP ,la 3eme et bien + filtre GREEN + gaine de 80mm voir 100mm de 1m en facade et la du pur bonheur :bave::bave::bave:


Modif coude d'admission Cc10Modif coude d'admission 2016-010Modif coude d'admission 20190410

 le 3L V6  :bave:  c'est comme le 2L16s d'origine c'est bridé :buzz:
Appleogies31
Appleogies31
CCiste suprême
CCiste suprême
Inscrit le : 14/03/2013
Messages : 4933

Modif coude d'admission Empty Re: Modif coude d'admission

Message par Appleogies31 Jeu 27 Juin 2013 - 20:32
Cest du 63,5 ? Ca minteresse ! :good:


Modif coude d'admission 206pan12
fredi91
fredi91
Le modificateur de 206
Le modificateur de 206
Serpent Inscrit le : 06/11/2011
Messages : 7992
Age : 32

Modif coude d'admission Empty Re: Modif coude d'admission

Message par fredi91 Jeu 27 Juin 2013 - 21:11
63 mm pour être exact Laughing


Modif coude d'admission Cc10Modif coude d'admission 2016-010Modif coude d'admission 20190410

 le 3L V6  :bave:  c'est comme le 2L16s d'origine c'est bridé :buzz:
Appleogies31
Appleogies31
CCiste suprême
CCiste suprême
Inscrit le : 14/03/2013
Messages : 4933

Modif coude d'admission Empty Re: Modif coude d'admission

Message par Appleogies31 Ven 28 Juin 2013 - 1:12
Alors avec plaisir ! :)
Merci fredi !


Modif coude d'admission 206pan12
