Tutoriel Montage d'un plenum de RC et de son papillon

Message par fleche d argent le Mar 21 Fév 2017 - 11:32
Bon et bien voila je me suis lancé dans le remplacement du collecteur d'admission.
Donc je suis partis de çà:
Montage d'un plenum de RC et de son papillon P_201711
pour arriver à çà:
Montage d'un plenum de RC et de son papillon P_201714

Ce n'est pas très compliqué, il suffit de savoir faire des soudures (étain), avoir un minimum d'outillage et avoir préparé un minimum l'intervention!
Il faut un collecteur de RC, que j'avais fait modifier sur le coté gauche (pour ne pas toucher à l'alternateur), un papillon qu'il faut passer à câble et poser et régler le capteur de position.
Récupérer un support et le moteur pas à pas de 106 pour la régulation du ralentit.

Allé c'est parti!
première chose, déposer le cache moteur
Montage d'un plenum de RC et de son papillon P_201713

ensuite il faut s'occuper de l'admission actuelle
Montage d'un plenum de RC et de son papillon P_201714

déposer le coude et la boite à air
Montage d'un plenum de RC et de son papillon P_201715

débrancher tout les capteur et durites arrivant sur le pap
Montage d'un plenum de RC et de son papillon P_201716

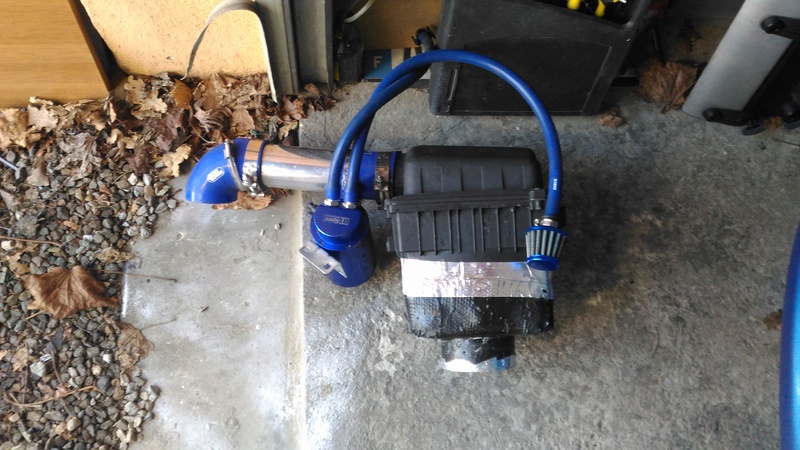

depose du récupérateur d'huile
Montage d'un plenum de RC et de son papillon P_201717

voilà à présent le collecteur
Montage d'un plenum de RC et de son papillon P_201718

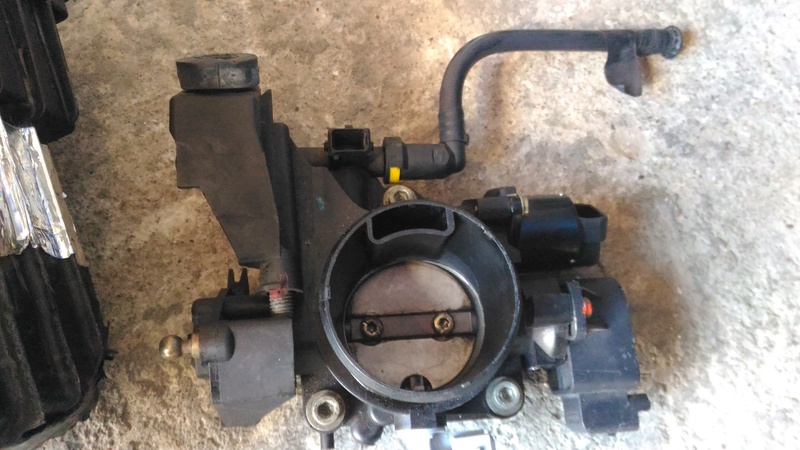

voici le pap de 1.8!
Montage d'un plenum de RC et de son papillon P_201719

A présent il va falloir purger l'arrivée d'essence, si le véhicule n'a pas tourné depuis plusieurs heures, il ne reste plus beaucoup de pression
Montage d'un plenum de RC et de son papillon P_201720

débrancher les injecteurs et retirer la rampe d'injection en enlevant les deux visses du dessous!
Montage d'un plenum de RC et de son papillon P_201721

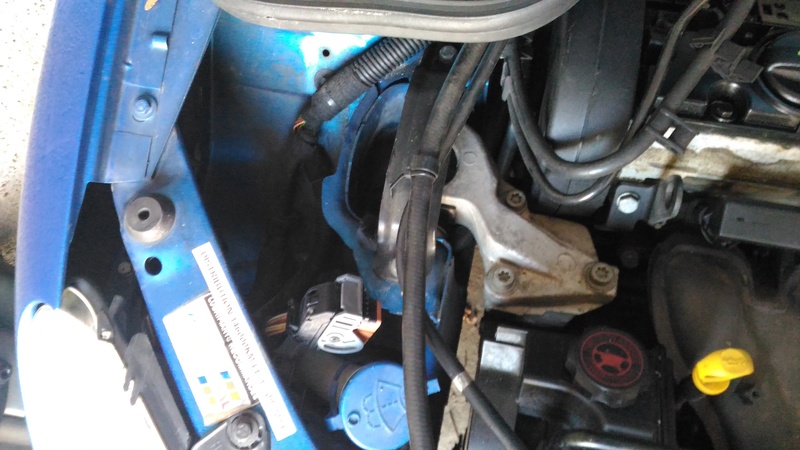

débrancher et déposer le calculateur
Montage d'un plenum de RC et de son papillon P_201722

voila qui fait de la place
Montage d'un plenum de RC et de son papillon P_201723

poser le tout coté batterie en protégeant la carrosserie
Montage d'un plenum de RC et de son papillon P_201724

une vue sur le relais double
Montage d'un plenum de RC et de son papillon P_201725

a présent il va être possible de deviser les 6 boulons et les deux écrous qui maintiennent le collecteur en place
Montage d'un plenum de RC et de son papillon P_201726
Montage d'un plenum de RC et de son papillon P_201727

reste la durite de recyclage des gaz
Montage d'un plenum de RC et de son papillon P_201728

a ce stade il ne reste plus qu'à déposer le collecteur
penser à protéger le radiateur avec un carton, ce serait dommage de l’abîmer car il faut forcer un peu pour le sortir!
voici le résultat
Montage d'un plenum de RC et de son papillon P_201729

le carton de protection
Montage d'un plenum de RC et de son papillon P_201730

le collecteur déposé
Montage d'un plenum de RC et de son papillon P_201731

il faudra déposer la jauge à huile car elle ne passe plus avec le nouveau collecteur

le nouveau avec son joint neuf
Montage d'un plenum de RC et de son papillon P_201732

Mise en place du collecteur de RC, j'ai du déposer le goujon coté batterie car ça ne passait pas, même chose pour la patte de support de durite de direction sur la pompe et le démarreur
Montage d'un plenum de RC et de son papillon P_201733

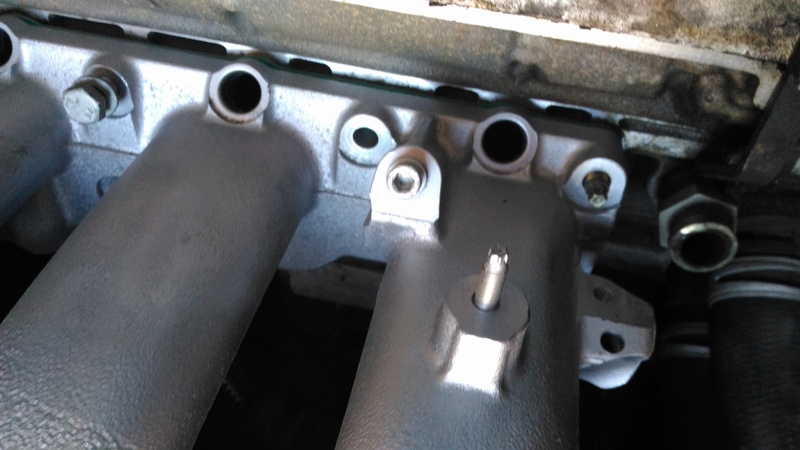

Remettre les 6 boulons et les deux écrous
Montage d'un plenum de RC et de son papillon P_201734
Montage d'un plenum de RC et de son papillon P_201735

et voilà le collecteur est en place
Montage d'un plenum de RC et de son papillon P_201736

remettre le calculateur en place ainsi que la jauge à huile dont il faudra retravailler le passage pour qu'elle puisse être accessible (la tordre doucement!)
Montage d'un plenum de RC et de son papillon P_201737

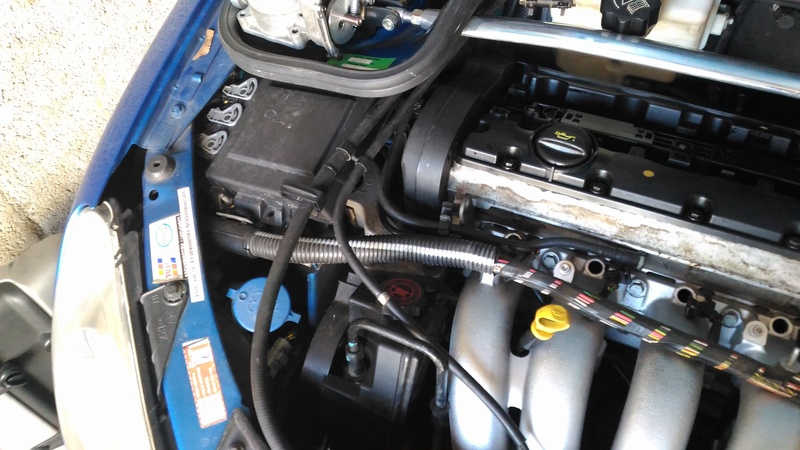

Montage d'un plenum de RC et de son papillon P_201738

Montage d'un plenum de RC et de son papillon P_201739

pour la partie assemblage c'est fini, il reste à s'occuper des durites de canister et de frein que j'ai rallongé pour qu'elle se fixent sur le collecteur
il est possible avec les durites d'origines de s'arranger pour tout remettre en place!

Voici pour le canister
Montage d'un plenum de RC et de son papillon P_201741
Montage d'un plenum de RC et de son papillon P_201740

Rebrancher la rampe d'injection et les injecteurs en mettant des joints neuf de préférence
Montage d'un plenum de RC et de son papillon P_201742
Montage d'un plenum de RC et de son papillon P_201744

pose d'une gaine de protection sur le faisceau d'origine
Montage d'un plenum de RC et de son papillon P_201743

à présent le papillon sur lequel pour aurez fixé et réglé le capteur et mis en place le câble
Pour le réglage du capteur il faut avoir acces au fils rouge du capteur et y mettre le fils rouge du multimetre et le noir du multimetre sur la masse du véhicule. Calibre 2v continu et pap fermé vous devrez tourner le capteur pour arriver au environ de 0,8v pap ferme et 4v pap ouvert.
Il vous faudra essayer plusieurs valeurs et le bon reglage c'est lorsque le moteur prend bien ses tours et tieng le ralentit.
Montage d'un plenum de RC et de son papillon P_201745

maintenant, un peu d'électricité, il s'agit de remettre tous les capteurs en place et comme le faisceau est trop court et les capteurs un peu différent, voici les modifs à faire

j'ai pris l'option capteur de RC qui combine température d'admission et pression d'air

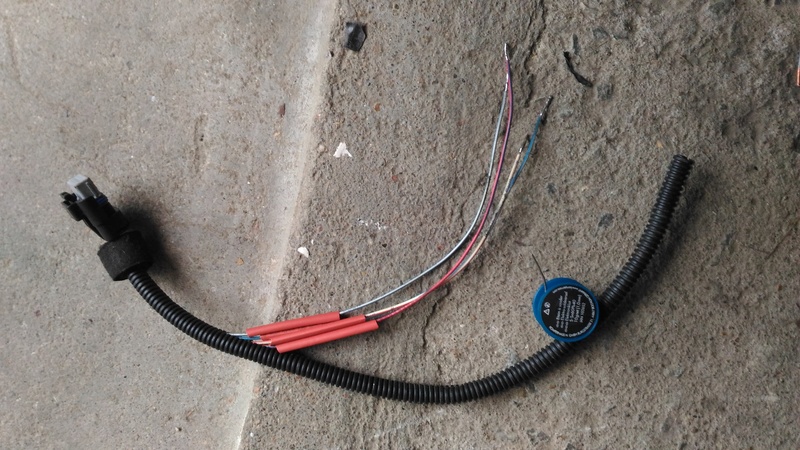

il faut donc connecter une fiche 4 broches
Montage d'un plenum de RC et de son papillon P_201746

en lieu et place des deux autres
Montage d'un plenum de RC et de son papillon P_201747

donc couper les deux connecteurs
Montage d'un plenum de RC et de son papillon P_201748

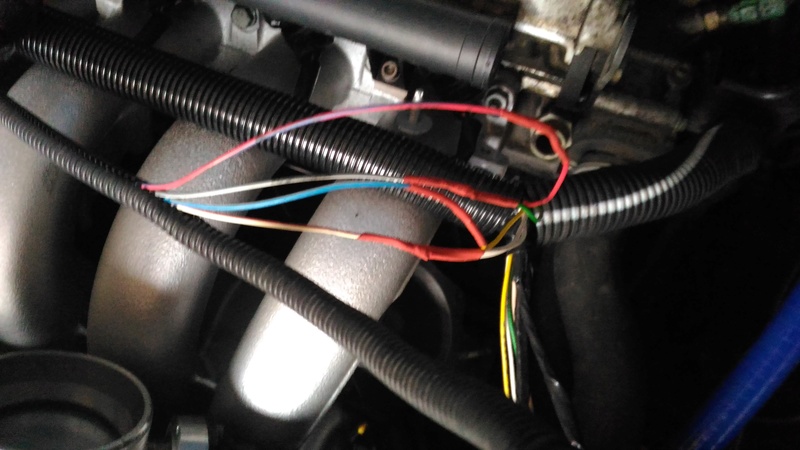

et souder les fils
Montage d'un plenum de RC et de son papillon P_201749

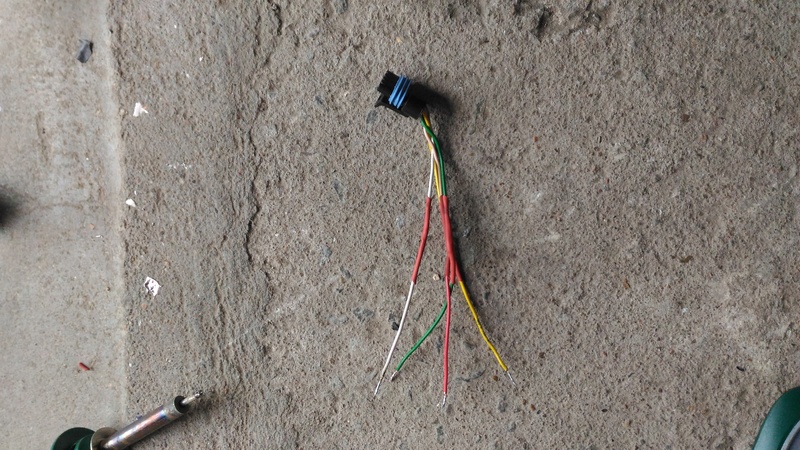

même chose pour le capteur de position dont les fils sont trop court
Montage d'un plenum de RC et de son papillon P_201752
Montage d'un plenum de RC et de son papillon P_201750

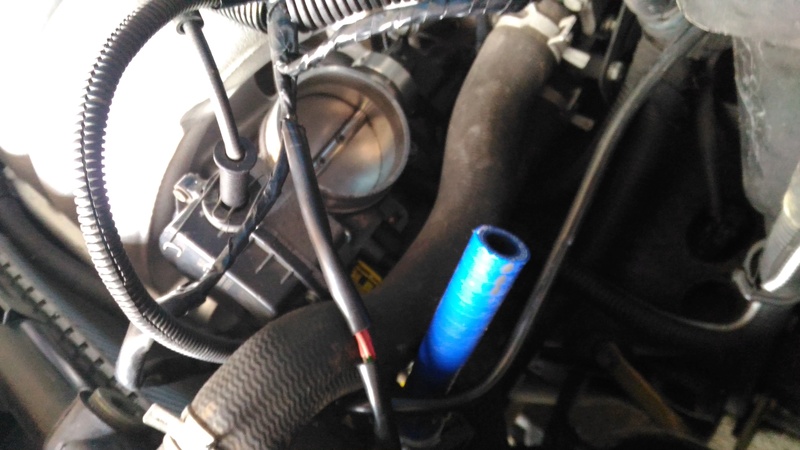

Montage d'un plenum de RC et de son papillon P_201751

Mettre en place le régulateur de ralentit de 106 avec une durite sur le support restant sur le collecteur et prévoir le raccort sur la durite d'admission
Montage d'un plenum de RC et de son papillon P_201753

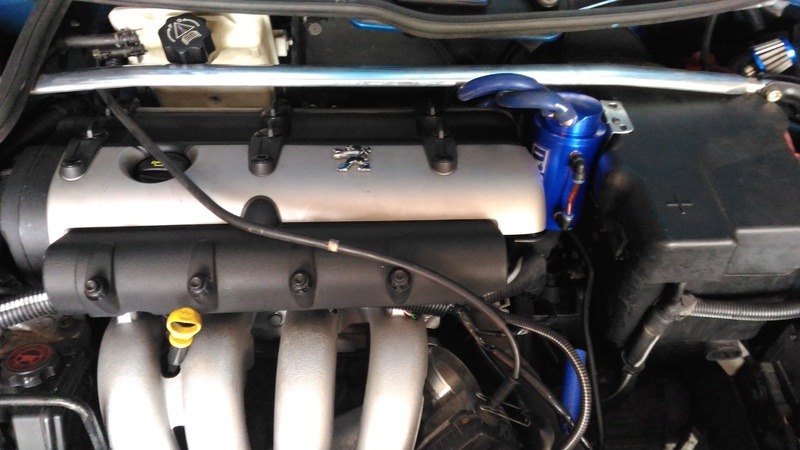

Etant donné que vous êtes confiant dans votre montage, vour remettez le cache moteur et le récupérateur d'huile en taillant un peu le cache que que tout s'adapte bien
Montage d'un plenum de RC et de son papillon P_201754

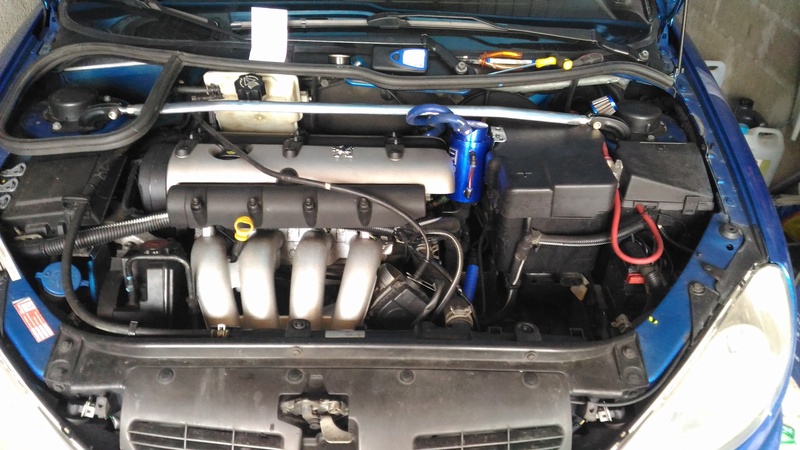

Voici donc le tout en place
Montage d'un plenum de RC et de son papillon P_201755

Reste a mettre en route


Et voilà, c'est fini


Et lorsque ça tourne il suffit de remonter la boite à air
Là c'était en provisoire avec une boite à air type BMC
Montage d'un plenum de RC et de son papillon P_201712

je suis revenu sur une boite à air de RC car le volume est plus important!
Montage d'un plenum de RC et de son papillon P_201714


Dernière édition par fleche d argent le Jeu 8 Nov 2018 - 15:59, édité 3 fois


Montage d'un plenum de RC et de son papillon 307cc10Montage d'un plenum de RC et de son papillon P_201714Montage d'un plenum de RC et de son papillon 20181011
Le 2l, il faut le faire chanter!
Montage d'un plenum de RC et de son papillon Fondcc34
Montage d'un plenum de RC et de son papillon Fondcc12
Montage d'un plenum de RC et de son papillon Fondcc28
Saya01
Saya01
CCiste présent
CCiste présent
Inscrit le : 27/06/2015
Messages : 372

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par Saya01 le Mar 21 Fév 2017 - 13:02
👏🏻 du lourd
fredi91
fredi91
Le modificateur de 206
Le modificateur de 206
Serpent Inscrit le : 06/11/2011
Messages : 7927
Age : 30

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par fredi91 le Mar 21 Fév 2017 - 13:54
super tuto, tu as bien fait une reprog? En tous cas beau boulot :ds:


Montage d'un plenum de RC et de son papillon Cc10Montage d'un plenum de RC et de son papillon 2016-010Montage d'un plenum de RC et de son papillon 20190410

boite 6 (be4-6)/collecteurs de 406 2.2l/admi diam 100mm en façade/filtre GREEN/ligne groupe A 63.5mm/cata RC/reprog UMS :hehe:

Montage d'un plenum de RC et de son papillon Fondcc23
seb69
seb69
Staff CClovers
Cciste Ardent

Staff CClovers  Cciste Ardent
Dragon Inscrit le : 14/02/2016
Messages : 17220
Age : 43

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par seb69 le Mar 21 Fév 2017 - 14:07
Respect... :ds:


La sagesse c'est de rester libre envers soi - même.
Plus les Hommes seront éclairés, plus ils seront libres.
D'abord respecter l'Homme. La hiérarchie (grade) ensuite...


Valise diag PP2000 pour aider

Montage d'un plenum de RC et de son papillon Fondcc16
fleche d argent
fleche d argent
Staff CClovers
IRON MAN

Staff CClovers  IRON MAN
Singe Inscrit le : 13/09/2014
Messages : 36326
Age : 51

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par fleche d argent le Mar 21 Fév 2017 - 14:42
Oui la reprog a été faite par Youk.


Montage d'un plenum de RC et de son papillon 307cc10Montage d'un plenum de RC et de son papillon P_201714Montage d'un plenum de RC et de son papillon 20181011
Le 2l, il faut le faire chanter!
Montage d'un plenum de RC et de son papillon Fondcc34
Montage d'un plenum de RC et de son papillon Fondcc12
Montage d'un plenum de RC et de son papillon Fondcc28
fredi91
fredi91
Le modificateur de 206
Le modificateur de 206
Serpent Inscrit le : 06/11/2011
Messages : 7927
Age : 30

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par fredi91 le Mar 21 Fév 2017 - 17:20
:good: nickel :hat:


Montage d'un plenum de RC et de son papillon Cc10Montage d'un plenum de RC et de son papillon 2016-010Montage d'un plenum de RC et de son papillon 20190410

boite 6 (be4-6)/collecteurs de 406 2.2l/admi diam 100mm en façade/filtre GREEN/ligne groupe A 63.5mm/cata RC/reprog UMS :hehe:

Montage d'un plenum de RC et de son papillon Fondcc23
f1.jeanphi
f1.jeanphi
Admin CClovers
Grand Schtroumpf

Admin CClovers  Grand Schtroumpf
Cheval Inscrit le : 18/03/2010
Messages : 61850
Age : 53

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par f1.jeanphi le Mar 21 Fév 2017 - 17:27
Shocked :good: :respect:
nemesis45
nemesis45
CCiste en forme
CCiste en forme
Inscrit le : 30/03/2008
Messages : 1207

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par nemesis45 le Mar 28 Fév 2017 - 19:45
Beau boulot et super tuto :good:
Sérial Lover
Sérial Lover
Le gentleman driver
Le gentleman driver
Inscrit le : 30/09/2011
Messages : 36758

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par Sérial Lover le Jeu 9 Mar 2017 - 14:41
tu as monté quoi comme injecteur du coup?
fleche d argent
fleche d argent
Staff CClovers
IRON MAN

Staff CClovers  IRON MAN
Singe Inscrit le : 13/09/2014
Messages : 36326
Age : 51

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par fleche d argent le Ven 10 Mar 2017 - 7:44
J'ai remis ceux d'origine !


Montage d'un plenum de RC et de son papillon 307cc10Montage d'un plenum de RC et de son papillon P_201714Montage d'un plenum de RC et de son papillon 20181011
Le 2l, il faut le faire chanter!
Montage d'un plenum de RC et de son papillon Fondcc34
Montage d'un plenum de RC et de son papillon Fondcc12
Montage d'un plenum de RC et de son papillon Fondcc28
fredi91
fredi91
Le modificateur de 206
Le modificateur de 206
Serpent Inscrit le : 06/11/2011
Messages : 7927
Age : 30

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par fredi91 le Ven 10 Mar 2017 - 12:21
moi aussi avec le 2.2l, mais plus tard je passerais avec un débit plus élevé :hoho:


Montage d'un plenum de RC et de son papillon Cc10Montage d'un plenum de RC et de son papillon 2016-010Montage d'un plenum de RC et de son papillon 20190410

boite 6 (be4-6)/collecteurs de 406 2.2l/admi diam 100mm en façade/filtre GREEN/ligne groupe A 63.5mm/cata RC/reprog UMS :hehe:

Montage d'un plenum de RC et de son papillon Fondcc23
fleche d argent
fleche d argent
Staff CClovers
IRON MAN

Staff CClovers  IRON MAN
Singe Inscrit le : 13/09/2014
Messages : 36326
Age : 51

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par fleche d argent le Ven 10 Mar 2017 - 18:47
Par contre j'ai toujours un problème de ralentit à chaud.
Pas de prise d'air, j'ai vérifié en pulverisant du nettoyant frein et le régime ne bouge pas.
Moteur pas a pas neuf.
Sonde de température d'eau neuve.
Joints d'injecteurs neufs (les 8)9
Capteur de position de papillon bien réglé car plus de trous et elle prend bien ses tours.

Je suis allé chez peugeot et forcément elle fonctionnait très bien.
Il ma conseillé de forcer le papillon a rester entre ouvert pour l'empecher de caler, mais ca m'embête car elle ne cale que a chaud et pas tout le temps.
Ca ne resoudra pas mon problème.
Elle redemarre sans probleme et retient le ralentit jusqu'au prochain moment ou elle recale.

Donc la je seche, je n'ai plus d'idée !


Montage d'un plenum de RC et de son papillon 307cc10Montage d'un plenum de RC et de son papillon P_201714Montage d'un plenum de RC et de son papillon 20181011
Le 2l, il faut le faire chanter!
Montage d'un plenum de RC et de son papillon Fondcc34
Montage d'un plenum de RC et de son papillon Fondcc12
Montage d'un plenum de RC et de son papillon Fondcc28
f1.jeanphi
f1.jeanphi
Admin CClovers
Grand Schtroumpf

Admin CClovers  Grand Schtroumpf
Cheval Inscrit le : 18/03/2010
Messages : 61850
Age : 53

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par f1.jeanphi le Ven 10 Mar 2017 - 19:39
viens chez moi on regarde ça j'ai 4 jours là Wink
fleche d argent
fleche d argent
Staff CClovers
IRON MAN

Staff CClovers  IRON MAN
Singe Inscrit le : 13/09/2014
Messages : 36326
Age : 51

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par fleche d argent le Ven 10 Mar 2017 - 20:19
C'est gentil mais ca fait beaucoup de route.


Montage d'un plenum de RC et de son papillon 307cc10Montage d'un plenum de RC et de son papillon P_201714Montage d'un plenum de RC et de son papillon 20181011
Le 2l, il faut le faire chanter!
Montage d'un plenum de RC et de son papillon Fondcc34
Montage d'un plenum de RC et de son papillon Fondcc12
Montage d'un plenum de RC et de son papillon Fondcc28
f1.jeanphi
f1.jeanphi
Admin CClovers
Grand Schtroumpf

Admin CClovers  Grand Schtroumpf
Cheval Inscrit le : 18/03/2010
Messages : 61850
Age : 53

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par f1.jeanphi le Ven 10 Mar 2017 - 20:22
5h30 de route
Easy
Easy
CCiste loading...
CCiste loading...
Inscrit le : 21/11/2016
Messages : 141

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par Easy le Sam 11 Mar 2017 - 9:16
J'ai exactement le même problème, parfois elle cale et uniquement à chaud, je pense pas que ce soit la modif de l'admission.

On m'a conseillé de regarder du coté de la bobine, de la pompe à essence, de la vanne EGR ou des sondes lambda (plutot celle en amont du catalyseur) mais j'ai un gros doute car ca le fait uniquement à chaud.

Forcé le volet du papillon surtout pas, je te le déconseille car à froid tu sera en surrégime j'ai essayé déjà... lol
fleche d argent
fleche d argent
Staff CClovers
IRON MAN

Staff CClovers  IRON MAN
Singe Inscrit le : 13/09/2014
Messages : 36326
Age : 51

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par fleche d argent le Sam 11 Mar 2017 - 9:34
Bobine beru de moins de 20000km
Pompe a essence idem
Vanne egr condamné
Pour la sonde lambda elle devrait allumer le voyant defaut moteur?

J'ai aussi remplacé le capteur d'arbre a came
La sonde de temperature d'eau
Le calorstat
Moteur pas a pas
Capteur de position papillon
Sonde temperature et pressio d'air de rc

J'ai vérifié et pas de prise d'air au collecteur et au papillon

C'est tellement aleatoir comme soucis.


Montage d'un plenum de RC et de son papillon 307cc10Montage d'un plenum de RC et de son papillon P_201714Montage d'un plenum de RC et de son papillon 20181011
Le 2l, il faut le faire chanter!
Montage d'un plenum de RC et de son papillon Fondcc34
Montage d'un plenum de RC et de son papillon Fondcc12
Montage d'un plenum de RC et de son papillon Fondcc28
Easy
Easy
CCiste loading...
CCiste loading...
Inscrit le : 21/11/2016
Messages : 141

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par Easy le Sam 11 Mar 2017 - 9:55
hmmm c'est vrai que mon voyant s'allume parfois...

Micro Fuite sur le collecteur d'échappement ? Sinon je vois pas, j'imagine qu'à la valise tu as aucune anomalie ?

PS : Tuto parfait ! Je compte bien m'en servir mais pas tout suite car €€€€€ pas top lol
Seb00net
Seb00net
CCiste dit : le sage
CCiste dit : le sage
Tigre Inscrit le : 19/02/2010
Messages : 24133
Age : 44

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par Seb00net le Sam 11 Mar 2017 - 10:14
:good: Jolie tutos !!!

:euh: Et pour le Contrôle Technique, ça va donner quoi ? Pas de soucis ?? :hum:


Ma titine baptisée la charlotte....


"Le secret du bonheur, ne consiste pas à rechercher la perfection, mais à accepter l'imperfection...."

Montage d'un plenum de RC et de son papillon _2019011
fleche d argent
fleche d argent
Staff CClovers
IRON MAN

Staff CClovers  IRON MAN
Singe Inscrit le : 13/09/2014
Messages : 36326
Age : 51

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par fleche d argent le Sam 11 Mar 2017 - 11:58
Normalement ca passera car la cartographie a été modifiéemais se réfère toujours aux sondes lambda donc elle ne poluera pas plus qu'avant.


Montage d'un plenum de RC et de son papillon 307cc10Montage d'un plenum de RC et de son papillon P_201714Montage d'un plenum de RC et de son papillon 20181011
Le 2l, il faut le faire chanter!
Montage d'un plenum de RC et de son papillon Fondcc34
Montage d'un plenum de RC et de son papillon Fondcc12
Montage d'un plenum de RC et de son papillon Fondcc28
Seb00net
Seb00net
CCiste dit : le sage
CCiste dit : le sage
Tigre Inscrit le : 19/02/2010
Messages : 24133
Age : 44

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par Seb00net le Sam 11 Mar 2017 - 12:09
:yeuxfermes: Non, je pensais aux modifications de moteurs et de puissances, j'ai cru comprendre qu'ils recherchent à interdire les modifs.. :cry: Mais j'espère de tout cœurs que je me trompe, et que ce n'est qu'une rumeur... :|


Ma titine baptisée la charlotte....


"Le secret du bonheur, ne consiste pas à rechercher la perfection, mais à accepter l'imperfection...."

Montage d'un plenum de RC et de son papillon _2019011
fleche d argent
fleche d argent
Staff CClovers
IRON MAN

Staff CClovers  IRON MAN
Singe Inscrit le : 13/09/2014
Messages : 36326
Age : 51

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par fleche d argent le Sam 11 Mar 2017 - 13:31
Comment peuvent ils constater une augmentation de puissance sans un passage au banc :hum:
Ce n'est pas demain la veille que ca va arriver!
Pour les pieces c'est que du peugeot, donc du remplacement avec des references differentes :hoho:


Montage d'un plenum de RC et de son papillon 307cc10Montage d'un plenum de RC et de son papillon P_201714Montage d'un plenum de RC et de son papillon 20181011
Le 2l, il faut le faire chanter!
Montage d'un plenum de RC et de son papillon Fondcc34
Montage d'un plenum de RC et de son papillon Fondcc12
Montage d'un plenum de RC et de son papillon Fondcc28
Seb00net
Seb00net
CCiste dit : le sage
CCiste dit : le sage
Tigre Inscrit le : 19/02/2010
Messages : 24133
Age : 44

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par Seb00net le Sam 11 Mar 2017 - 18:50
@fleche d argent Ben, tu sais, en tout cas, chez moi, mais les gars qui font passer les contrôles techniques sont mécanos !! Et ils savent bien quels transformations moteurs apportent un gains de puissances !!! Pas besoin de banc pour constater... Après, ils peuvent demander confirmation, avec un banc, et c'est vite fait... Je suis sûr qu'avec les équipement qu'il ont, ils peuvent avoir déjà une indication..

Mais bon, comme je l'ai déjà dis, je peux me tromper.. :tanpi:


Ma titine baptisée la charlotte....


"Le secret du bonheur, ne consiste pas à rechercher la perfection, mais à accepter l'imperfection...."

Montage d'un plenum de RC et de son papillon _2019011
Seb00net
Seb00net
CCiste dit : le sage
CCiste dit : le sage
Tigre Inscrit le : 19/02/2010
Messages : 24133
Age : 44

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par Seb00net le Sam 11 Mar 2017 - 18:53
:yeuxfermes: Je me pose cette question déjà pour moi même, pour les petites modifs que j'ai faite, et que tu avais aussi... Juste le #PAP-F1 modifier, ça ne se voit pas, mais là... :tanpi: Tout dépend de la loi si elle passe ou pas... :tanpi:


Ma titine baptisée la charlotte....


"Le secret du bonheur, ne consiste pas à rechercher la perfection, mais à accepter l'imperfection...."

Montage d'un plenum de RC et de son papillon _2019011
fredi91
fredi91
Le modificateur de 206
Le modificateur de 206
Serpent Inscrit le : 06/11/2011
Messages : 7927
Age : 30

Tutoriel Re: Montage d'un plenum de RC et de son papillon

Message par fredi91 le Sam 11 Mar 2017 - 21:13
comme les vitres teinter en gros on est plus libre en France :/


Montage d'un plenum de RC et de son papillon Cc10Montage d'un plenum de RC et de son papillon 2016-010Montage d'un plenum de RC et de son papillon 20190410

boite 6 (be4-6)/collecteurs de 406 2.2l/admi diam 100mm en façade/filtre GREEN/ligne groupe A 63.5mm/cata RC/reprog UMS :hehe:

Montage d'un plenum de RC et de son papillon Fondcc23



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
